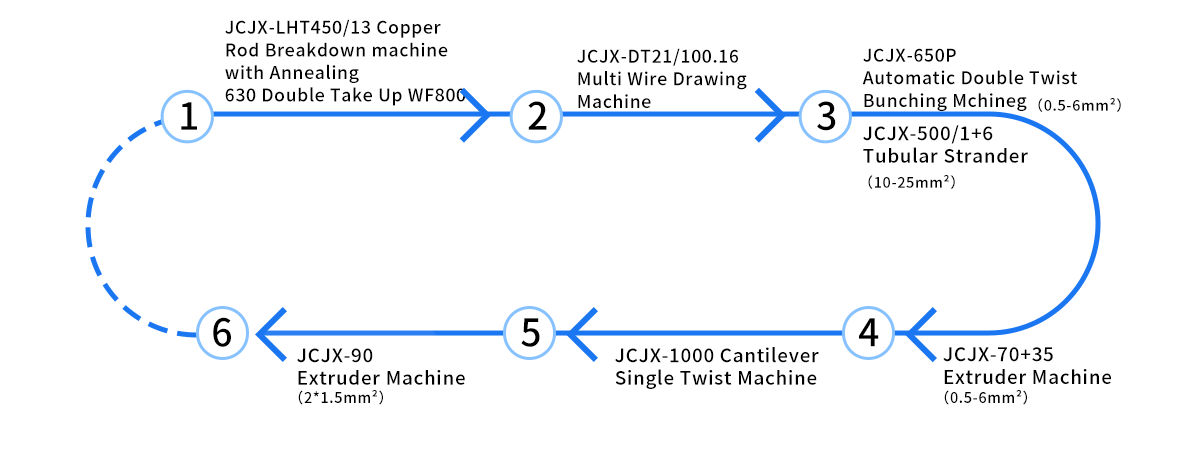

সামগ্রিক সরঞ্জাম নকশা নিম্নরূপ:
1. LHT450/13 অ্যানিলিং সহ কপার রড ব্রেকডাউন মেশিন 8 মিমি তামার তার থেকে 1.2-3.5 মিমি পর্যন্ত অঙ্কন
2. JCJX-DT21/100.16 মাল্টি ওয়্যার ড্রয়িং মেশিন ০.১৫-০.৫ মিমি সূক্ষ্ম তার তৈরি করুন
3. JCJX-650P স্বয়ংক্রিয় ডাবল টুইস্ট বাঞ্চিং মেশিন 0.5-6 মিমি² বর্গ মিটারের নরম পাকানো কন্ডাক্টর তৈরি করতে 19-84 তারের টুইস্ট করুন
4. JCJX-70 35 এক্সট্রুডার মেশিন 0.5-6 বর্গাকার তারের জন্য নিরোধক এক্সট্রুশন

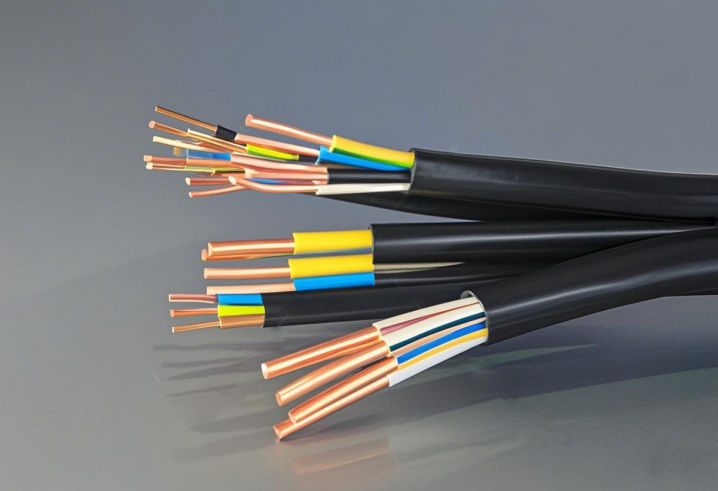

5. JCJX-1000ক্যান্টিলিভার সিঙ্গেল টুইস্ট মেশিন স্ট্র্যান্ডেড 2-5 কোর ইনসুলেটেড তার

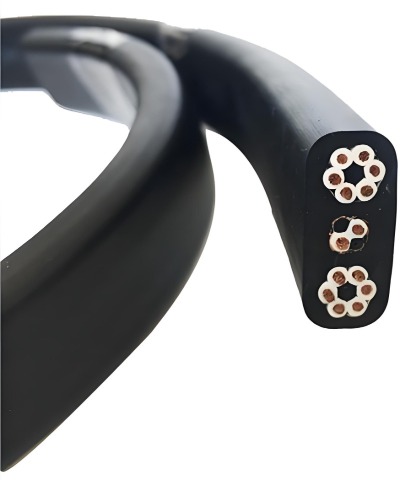

6. JCJX-90 এক্সট্রুডার মেশিন 2-5 কোর কেবল এবং 2 * 1.5 মিমি 2 ফ্ল্যাট তারের জন্য একটি প্রতিরক্ষামূলক খাপ সরবরাহ করুন

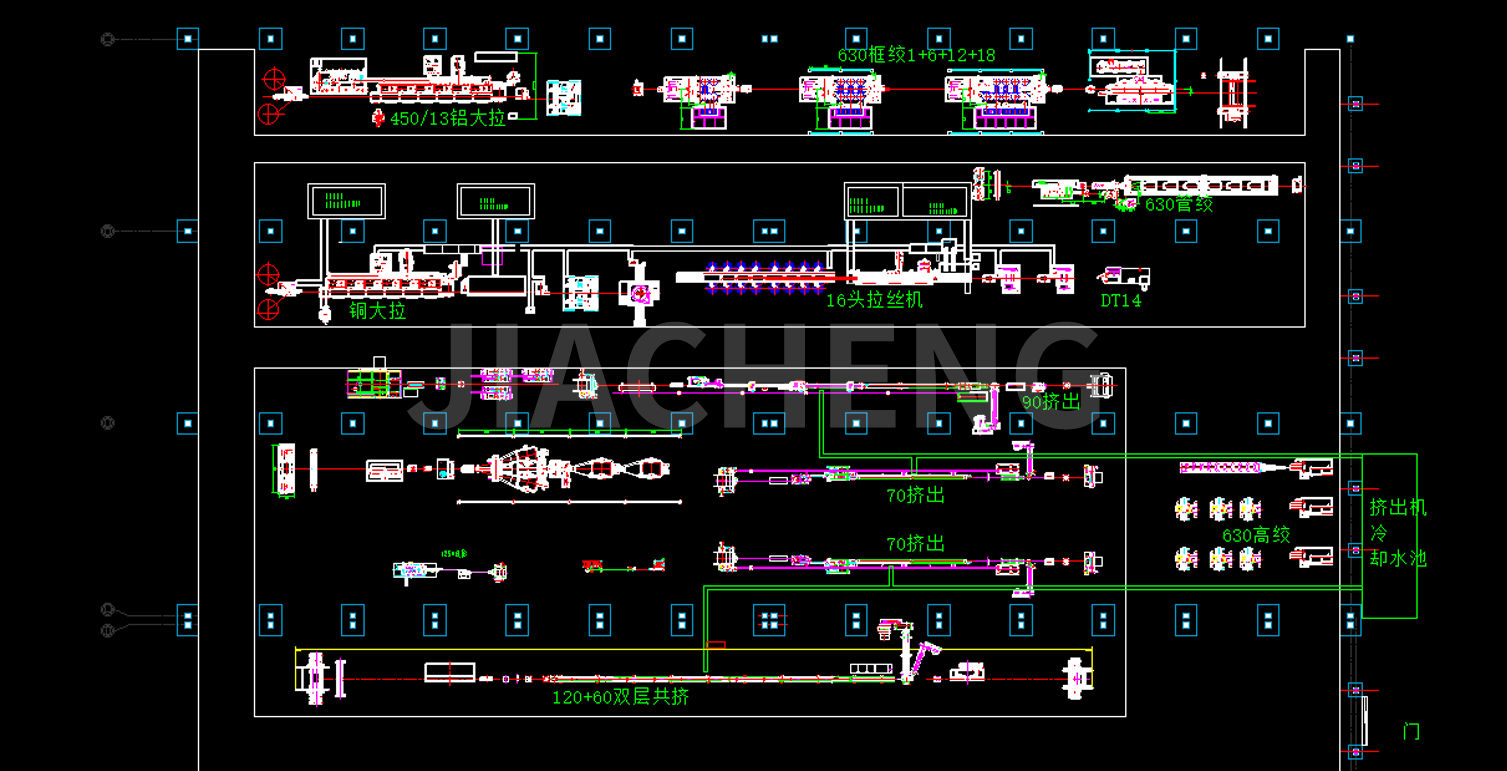

গ্রাহক কারখানা পরিকল্পনা অঙ্কন:

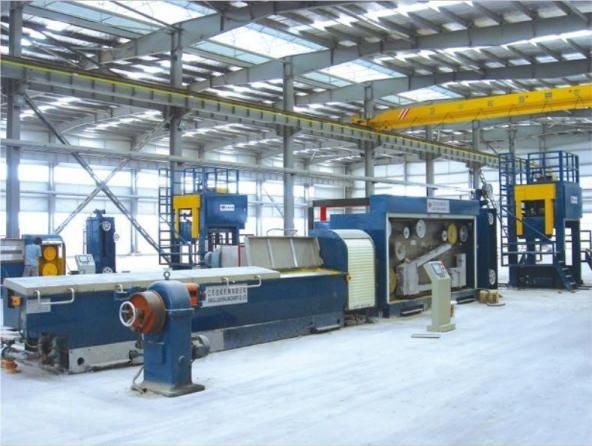

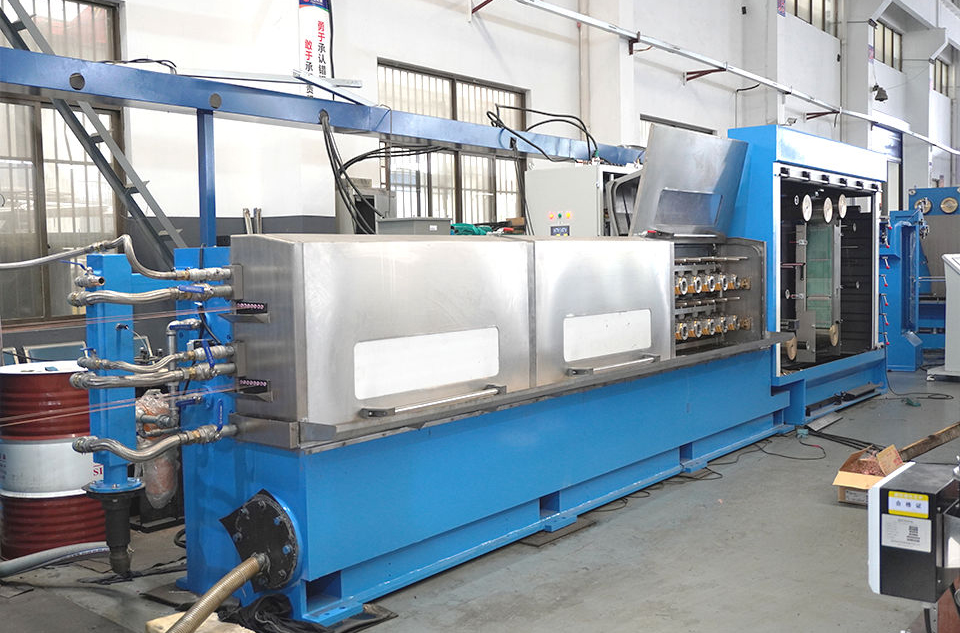

(1)LHT450/13 অ্যানিলিং সহ কপার রড ব্রেকডাউন মেশিন
JCJX-LHT450/13 হাই-স্পিড কপার রড ব্রেকডাউন মেশিনটি ∮8mm সাধারণ কপার রড থেকে∮1.2-3.5mm নরম তামার তারকে আঁকতে হয়। অঙ্কন ক্যাপস্ট্যানগুলি একটি লাইনে সাজানো হয় যা উচ্চ অঙ্কন গতির সাথে অবিচ্ছিন্নভাবে কাজ করতে সক্ষম। যান্ত্রিক অংশ এবং বৈদ্যুতিক নিয়ন্ত্রণ একে অপরের সাথে মেলে এবং পরিচালনা করা সহজ, পরিবর্তন বিরাম ছাড়াই মারা যায় এবং স্বয়ংক্রিয়ভাবে স্পুল পরিবর্তন করে। এই মেশিনটি সহজ অপারেশন, উচ্চ দক্ষতা এবং ভাল মানের পণ্যের বৈশিষ্ট্য সহ।
| মেশিনের ধরন | LHT450/13 | LHT450/11 | LHT450/9 |
| সর্বোচ্চ ইনলেট ডায়া।(মিমি) | φ8 | φ8 | φ8 |
| আউটলেট দিয়া.(মিমি) | φ1.2-4.0 | φ1.5-4.0 | φ2.1-4.0 |
| সর্বোচ্চ মৃত্যু সংখ্যা | 13 | 11 | 9 |
| সর্বোচ্চ লাইনের গতি (m/s) | 25 | 22 | 20 |
| শরীরের গঠন | ইস্ত্রি করা ঢালাই |
| সংক্রমণ প্রকার | উচ্চ নির্ভুলতা নাকাল গিয়ার দ্বারা |
| ফিক্স স্পিড ক্যাপস্ট্যান দিয়া।(মিমি) | ফিক্স স্পিড ক্যাপস্ট্যান দিয়া।(মিমি) |
| ক্যাপস্ট্যান আঁকা | φ450 |
| প্রধান মোটর শক্তি (KW) | টাংস্টেন দ্বারা প্রলিপ্ত |
| ফিক্স স্পিড ক্যাপস্ট্যান মোটর (KW) | 280 |
| তৈলাক্তকরণ প্রকার | 75 |
| তৈলাক্তকরণ প্রকার | নিমজ্জন |
| ঐচ্ছিক সরঞ্জাম | 1. 450T ক্রমাগত annealing ডিভাইস 2. ডাবল রেক আপ 3. কয়লার 4, WS-1000 টেক-আপ |
| অনলাইন ক্রমাগত অ্যানিলিং ডিভাইস |
| মেশিনের প্রকার | 450T | 450TB |
| অ্যানিলিং ওয়্যার ডায়া। (মিমি) | Ø1.2-3.5 | Ø1.2-4.2 |
| অ্যানিলিং ভোল্টেজ(V) | 0-60 | 0-60 |
| অ্যানিলিং কারেন্ট(A) | 0-6000A (DC) | 0-5000A (AC) |
| সর্বোচ্চ অ্যানিলিং গতি(মি/সেকেন্ড) | 25 |
(2)JCJX-DT21/100.16 মাল্টি ওয়্যার ড্রয়িং মেশিন
মাল্টি-ওয়্যার ড্রয়িং মেশিনের অন্যতম প্রধান সুবিধা হল এর উচ্চ উৎপাদনশীলতা। একযোগে একাধিক তার আঁকার মাধ্যমে, মেশিনটি প্রথাগত একক-তারের অঙ্কন মেশিনের তুলনায় উল্লেখযোগ্যভাবে আউটপুট বাড়ায়। মাল্টি-ওয়্যার ড্রয়িং মেশিনগুলি বহুমুখী এবং তামা, অ্যালুমিনিয়াম এবং তাদের মিশ্রণ সহ বিভিন্ন ধরণের ধাতব রড এবং তারের বান্ডিলগুলি পরিচালনা করতে পারে।
আউটপুট ব্যাস: 0.15-0.5 মিমি সূক্ষ্ম তারের উত্পাদন
| মেশিনের ধরন | DT18/120.4 | DT24/100.16 | DT24/100.20 |
| অঙ্কন তারের নং. | 4 তার | 16 তার | 20 তার |
| সর্বোচ্চ ডাই নং | 18 | 24 | 24 |
| সর্বোচ্চ ইনলেট দিয়া।(মিমি) | Ø1.85 | Ø2.6 | Ø2.6 |
| আউটলেট দিয়া.(মিমি) | Ø0.25- Ø0.7 | Ø0.16- Ø0.4 | Ø0.16- Ø0.4 |
| ক্যাপস্টান দিয়া আঁকা।(মিমি) | Ø120 | Ø100 | Ø100 |
| সর্বোচ্চ অঙ্কন গতি(m/s) | 25 | 30 | 30 |

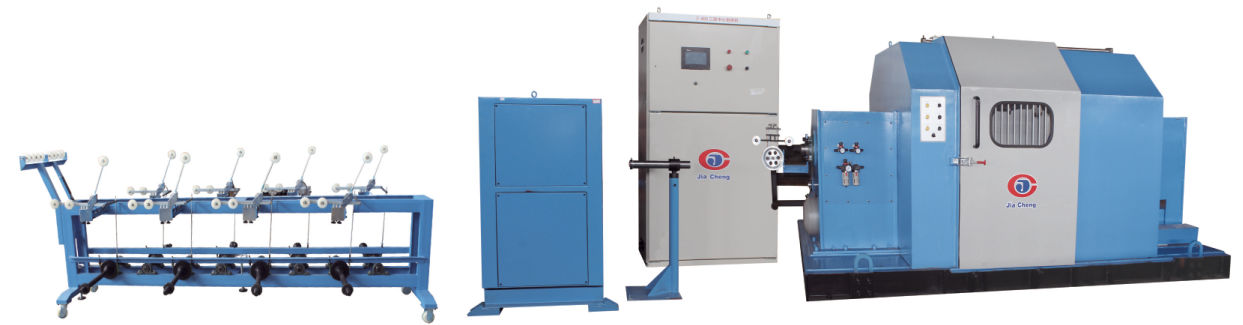

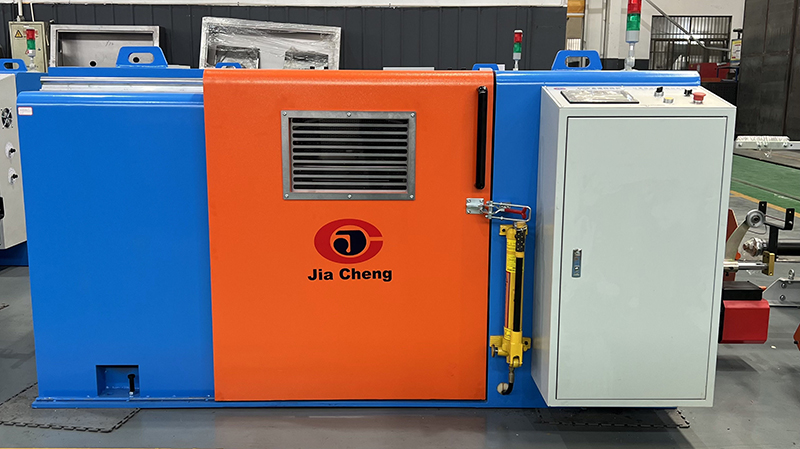

(3) JCJX-650P স্বয়ংক্রিয় ডাবল টুইস্ট বাঞ্চিং মেশিন
এটি খালি তামার তার, টিন-কোটিং তার এবং বার্নিশযুক্ত তার যা 7 টির বেশি স্ট্র্যান্ড, চৌম্বকীয় ব্রেক, যা তারের ভাঙ্গার সময় স্বয়ংক্রিয়ভাবে ব্রেক করে, টেনশন চৌম্বকীয় পাউডার ক্লাচ টাইপ গ্রহণ করে। (PLC নিয়ন্ত্রণ আউটপুট)
| মেশিনের ধরন | JCJX-650P | JCJX-800P | JCJX-1000 |
| ব্যবহার করুন | গুচ্ছ করার জন্য 7 খালি তামা, টিনযুক্ত তার, এনামেল তার |
| কন্ট্রোল টাইপ | PLC HMI বৈদ্যুতিন সংকেতের মেরু বদল নিয়ন্ত্রণ |
| টুইস্টিং সেকশন এলাকা(mm2) | 0.18-6.00 | 2.5-16.00 | 8.00-20.00 |
| কপার ওয়্যার দিয়া।(মিমি) | Φ0.18-Φ1.00 | Φ0.50-Φ1.20 | Φ0.72-Φ6.0 |
| টুইস্টিং পিচ(মিমি) | 11.61-99.04 | 22.51-152.32 | 22.73-173.66 |
| মোচড়ের দিক | এস বা জেড |
| টেক-আপ টেনশন | টেনশন ম্যাগনেটিক ক্লাচ দ্বারা নিয়ন্ত্রিত |
| সর্বাধিক প্রধান শ্যাফ্ট গতি (r/min) | 2000 | 1200 | 800 |
| ট্রাভার্সিং টাইপ | ট্রান্সভার্স ভারবহন দ্বারা ট্রান্সভার্স এবং দূরত্ব সামঞ্জস্য করা যেতে পারে |
| ভারবহন তৈলাক্তকরণ | পাতলা তেল তৈলাক্তকরণ, প্রচলন শীতল | উচ্চ তাপমাত্রার তেল দিয়ে স্তনের বোঁটা লুব্রিকেটিং | উচ্চ তাপমাত্রার তেল দিয়ে স্তনের বোঁটা লুব্রিকেটিং |
| ববিন লোডিং এবং আনলোডিং টাইপ | হাইড্রোলিক টাইপ |
| সর্বোচ্চ ববিন দিয়া। | Φ630 | Φ800 | Φ1000 |
| অটো স্টপ ইউনিট | সেটিং দৈর্ঘ্য পৌঁছানোর সময় অটো স্টপ, এবং তারের ভিতরে এবং বাইরে ভাঙা |
| ব্রেক | ম্যাগনেটিক ব্রেক |
| মোটর পাওয়ার (কিলোওয়াট) | 7.5 | 11 | 22 |
| প্রধান খাদ কেন্দ্র উচ্চতা (মিমি) | 850 | 900 | 1100 |

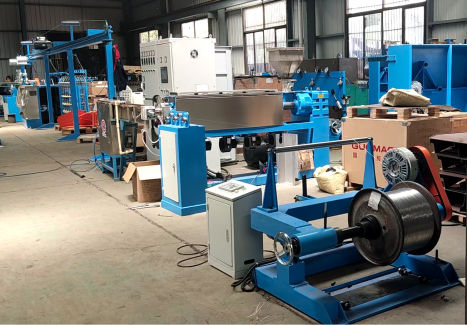

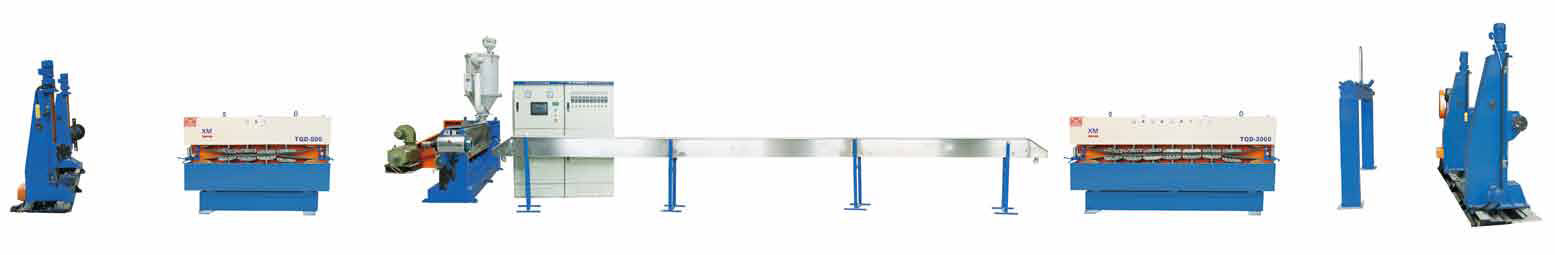

(4)JCJX-70 35 এক্সট্রুডার মেশিন
স্ক্রুটির সুনির্দিষ্ট নকশা, টেকসই, নন-মিউকাস, ক্রোম না নেওয়া, দ্রুত রঙ পরিবর্তন করা, উচ্চ ক্ষমতা সহ, উচ্চ মানের, তারের ঘনত্ব 90% এর বেশি, উচ্চ নির্ভুলতা ±0.03 সহ। টাচ স্ক্রিন পিএলসি কন্ট্রোল, সহজ অপারেশন, আরও হোমাইজেশন সহ।
1. ব্যবহার: এটি PVC, LDPE, NYLON, TPU সহ তারের নিরোধকের জন্য ব্যবহৃত হয়।
2. উৎপাদন লাইন গঠিত: বন্ধ পরিশোধ, প্রধান মেশিন, প্রধান মন্ত্রিসভা, নির্দিষ্ট ট্রফ, ট্র্যাকশন, টেক আপ।
3. ঐচ্ছিক অংশ: শুঁয়োপোকা, স্পার্কলিং মেশিন, ব্যাস-টেস্টিং লেজার গেজ, LSZH স্ক্রু, গ্যান্ট্রি টাইপ টেক আপ এবং পে অফ, এন্ড-শ্যাফ্ট টাইপ টেক আপ এবং পে অফ।
| টাইপ | JCJX-30 | JCJX-40 | JCJX-50 | JCJX-60 | JCJX-70 | JCJX-80 | JCJX-90 |
| স্ক্রু দিয়া।(মিমি) | Ø30 | Ø40 | Ø50 | Ø60 | Ø70 | Ø80 | Ø90 |
| স্ক্রু এল/ডি অনুপাত | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 |
| এক্সট্রুশন ক্ষমতা (কেজি/ঘন্টা) পিভিসি | 25 | 40 | 80 | 100 | 130 | 200 | 240 |
| এক্সট্রুশন ক্ষমতা (কেজি/ঘন্টা) LDPE | 16 | 20 | 40 | 53 | 86 | 122 | 133 |
| এক্সট্রুশন ক্যাপাসিটি(কেজি/ঘন্টা) পিপি | 13 | 17 | 34 | 41 | 68 | 96 | 124 |
| প্রধান মোটর শক্তি | 5.5 | 7.5 | 11 | 18.5 | 22-37 | 30-55 | 37-75 |
| মোট শক্তি | 21 | 24 | 28 | 42 | 50 | 65 | 75-113 |
| ফিনশড দিয়া।(মিমি) | 0.2-1 | 0.4-3 | 0.8-5 | 1-8 | 2-12 | 3-25 | 5-35 |
| পে-অফ ববিন সাইজ(মিমি) | 300/400 | 300/500 | 400/630 | 500/630 | 500/630 | 500/630 | 630/800 |
| পে-অফ পাওয়ার | 2.2 | 3.7 | 3.7 | 3.7 | 3.7 | ৫.৫/৭.৫ | ৭.৫/১১ |
| হাল-অফ ইউনিট টাইপ | ক্যাপাস্তান | ক্যাপাস্তান | ক্যাপাস্তান | ক্যাপাস্তান | ক্যাপাস্তান | ক্যাপাস্তান শুঁয়োপোকা | ক্যাপাস্তান শুঁয়োপোকা |
| হাল-অফ ইউনিট পাওয়ার | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 |
| সঞ্চয়কারী দৈর্ঘ্য(মি) | 220 | 220 | 220 | 220 | 220 | 220 | 220 |
| টেক-আপ ববিনের আকার (মিমি) | 400/500 | 400/630 | 400/630 | 500/630 | 630/800 | 800/1000 | 630/1250 |
| টেক আপ পাওয়ার | 2.2 | 2.2 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 |
| লাইনের গতি (মি/মিনিট) | 10-650 | 10-650 | 10-650 | 10-650 | 10-500 | 10-350 | 10-250 |
| মাত্রা(মি) (L*W*H) | 20*1.5*2.1 | 20*1.6*2.1 | 20*1.7*2.1 | 20*2.5*2.1 | 25*2.5*2.1 | 25*3.2*2.1 | 30*3.6*2.1 |
| ওজন(টি) | 5 | 6 | 8 | 8 | 8.5 | 7-9 | 9-12 |
(5)জেসিজেএক্স-1000ক্যান্টিলিভার একক টুইস্ট মেশিন
এটি সমস্ত ধরণের ডেটা তারের জন্য উপযুক্ত, যোগাযোগের তারগুলি, বিশেষ তারগুলি পেঁচানো, একই সময়ে সম্পূর্ণ কেন্দ্র মোড়ানো এবং পার্শ্বীয় মোড়ানো।
| মডেল | JCJX-630 | JCJX-800 | JCJX-1000 | JCJX-1250 |
| পে-অফ ববিন ডায়া।(মিমি) | Φ400-Φ500-Φ630 |
| টেক-আপ ববিন দিয়া।(মিমি) | Φ630 | Φ800 | Φ1000 | Φ1250 |
| প্রযোজ্য তারের dia.(মিমি) | Φ0.6-3.0 | Φ1.0-5.0 |
| প্রধান মোটর শক্তি (কিলোওয়াট) | 11 | 15 | 15 | 20 |
| সর্বোচ্চ লে-আপ ডায়া।(মিমি) | Φ15 | Φ20 | Φ25 | Φ30 |
| টুইস্টিং পিচ (মিমি) | 20-200 | 30-300 | 30-350 | 30-350 |
| ঘোরানোর সংখ্যা (r/min) | 1000 | 800 | 600 | 550 |
| টেনশন নেওয়া | বায়ুসংক্রান্ত টান |
| ট্রাভার্সিং শৈলী | স্টেপলেস রেগুলেশন, ববিন ঘূর্ণন গতি এবং পারস্পরিক গতি অনুসারে |
| অতিক্রম করার দূরত্ব (মিমি) | 2-12 | 3-20 | 3-30 | 3-30 |
| মোচড়ের দিক | এস বা জেড Direction free designation |
| মোড়ানো টাইপ | কেন্দ্র তারের মোড়ানো বা পাশে মোড়ানো |
(6) JCJX-90 এক্সট্রুডার মেশিন
আবেদনের সুযোগ: পিভিসি ইনসুলেটেড তারের উৎপাদনে আবেদন করুন, 2-5 কোর কেবল এবং 2 * 1.5 মিমি 2 ফ্ল্যাট তারের জন্য একটি প্রতিরক্ষামূলক খাপ সরবরাহ করুন
| টাইপ | JCJX-30 | JCJX-40 | JCJX-50 | JCJX-60 | JCJX-70 | JCJX-80 | JCJX-90 |
| স্ক্রু দিয়া।(মিমি) | Ø30 | Ø40 | Ø50 | Ø60 | Ø70 | Ø80 | Ø90 |
| স্ক্রু এল/ডি অনুপাত | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 |
| এক্সট্রুশন ক্ষমতা (কেজি/ঘন্টা) পিভিসি | 25 | 40 | 80 | 100 | 130 | 200 | 240 |
| এক্সট্রুশন ক্ষমতা (কেজি/ঘন্টা) LDPE | 16 | 20 | 40 | 53 | 86 | 122 | 133 |
| এক্সট্রুশন ক্যাপাসিটি(কেজি/ঘন্টা) পিপি | 13 | 17 | 34 | 41 | 68 | 96 | 124 |
| প্রধান মোটর শক্তি | 5.5 | 7.5 | 11 | 18.5 | 22-37 | 30-55 | 37-75 |
| মোট শক্তি | 21 | 24 | 28 | 42 | 50 | 65 | 75-113 |
| ফিনশড দিয়া।(মিমি) | 0.2-1 | 0.4-3 | 0.8-5 | 1-8 | 2-12 | 3-25 | 5-35 |
| পে-অফ ববিন সাইজ(মিমি) | 300/400 | 300/500 | 400/630 | 500/630 | 500/630 | 500/630 | 630/800 |
| পে-অফ পাওয়ার | 2.2 | 3.7 | 3.7 | 3.7 | 3.7 | ৫.৫/৭.৫ | ৭.৫/১১ |
| হাল-অফ ইউনিট টাইপ | ক্যাপাস্তান | ক্যাপাস্তান | ক্যাপাস্তান | ক্যাপাস্তান | ক্যাপাস্তান | ক্যাপাস্তান শুঁয়োপোকা | ক্যাপাস্তান শুঁয়োপোকা |
| হাল-অফ ইউনিট পাওয়ার | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 |
| সঞ্চয়কারী দৈর্ঘ্য(মি) | 220 | 220 | 220 | 220 | 220 | 220 | 220 |
| টেক-আপ ববিনের আকার (মিমি) | 400/500 | 400/630 | 400/630 | 500/630 | 630/800 | 800/1000 | 630/1250 |
| টেক আপ পাওয়ার | 2.2 | 2.2 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 |
| লাইনের গতি (মি/মিনিট) | 10-650 | 10-650 | 10-650 | 10-650 | 10-500 | 10-350 | 10-250 |
| মাত্রা(মি) (L*W*H) | 20*1.5*2.1 | 20*1.6*2.1 | 20*1.7*2.1 | 20*2.5*2.1 | 25*2.5*2.1 | 25*3.2*2.1 | 30*3.6*2.1 |
| ওজন(টি) | 5 | 6 | 8 | 8 | 8.5 | 7-9 | 9-12 |
