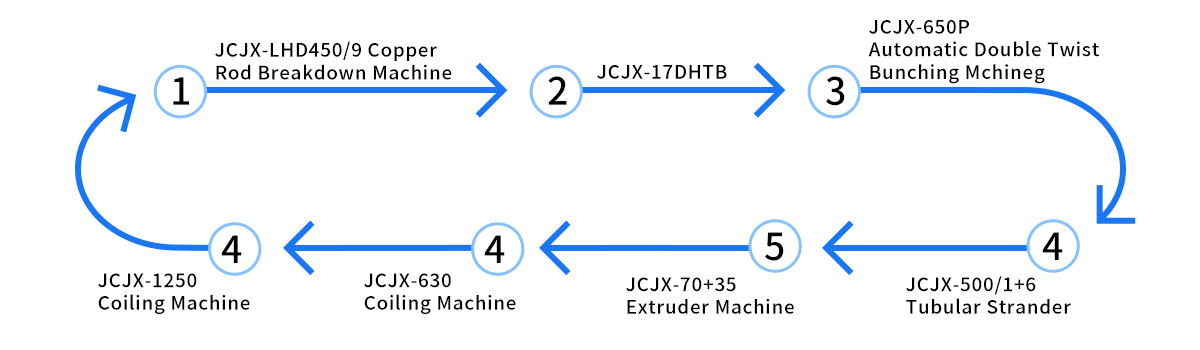

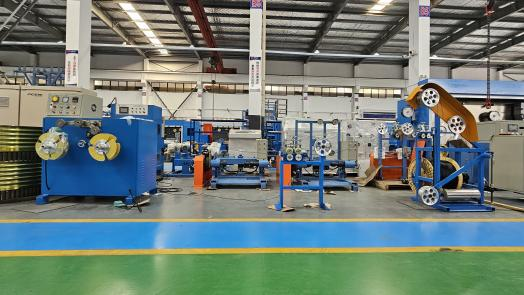

নিম্নলিখিত চিত্রে দেখানো হিসাবে মোট সাতটি উত্পাদন লাইন রয়েছে:
1. JCJX-LHD450/9 কপার রড ব্রেকডাউন মেশিন
2. JCJX-17DHTB
3. JCJX-650P স্বয়ংক্রিয় ডাবল টুইস্ট বাঞ্চিং মেশিন
4. JCJX-500/1 6 টিউবুলার স্ট্রেন্ডার
5. JCJX-70 35 এক্সট্রুডার মেশিন
6. JCJX-630 কয়েলিং মেশিন
7. JCJX-1250 কয়েলিং মেশিন

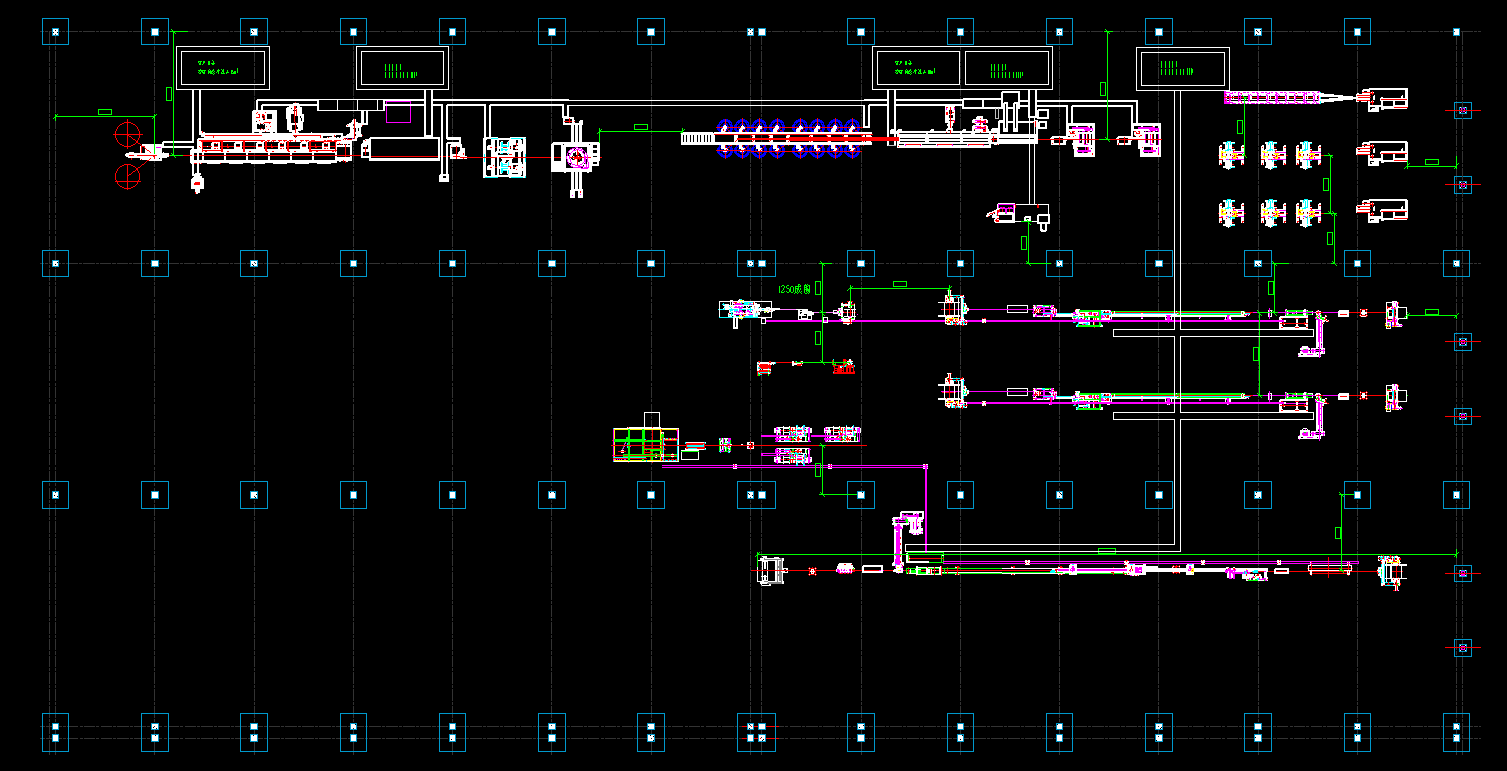

গ্রাহক কারখানা পরিকল্পনা অঙ্কন

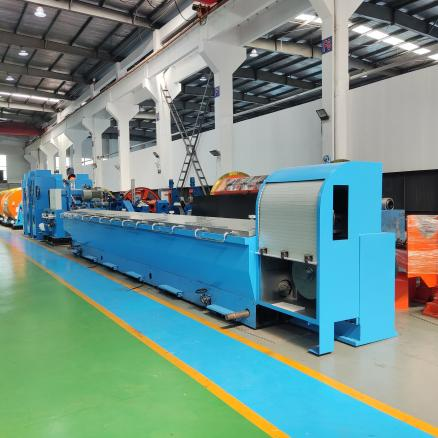

JCJX-LHD450/9
LHT450 কপার রড ব্রেকডাউন মেশিন একটি অঙ্কন সরঞ্জাম যা 8 মিমি থেকে 1.2 মিমি-4.0 মিমি ব্যাস সহ তামার তার আঁকে। এটির একটি আয়রন কাস্ট গিয়ারবক্স বডি রয়েছে, এটি কম শব্দে কাজ করে এবং পৃষ্ঠের উপর টাংস্টেন কার্বাইড দিয়ে প্রলেপ দেওয়া হয়।
সর্বোচ্চ ইনলেট ব্যাস: Φ 8 মিমি
আউটপুট ব্যাস: Φ 1.2mm~ Φ 4.0mm, Φ 1.5mm~ Φ 4.0mm, Φ 2.1mm~ Φ 4.0mm।
| মেশিনের ধরন | LHT450/13 | LHT450/11 | LHT450/9 |
| সর্বোচ্চ ইনলেট দিয়া.(মিমি) | φ8 | φ8 | φ8 |
| আউটলেট দিয়া.(মিমি) | φ1.2-4.0 | φ1.5-4.0 | φ2.1-4.0 |
| সর্বোচ্চ মৃত্যু সংখ্যা | 13 | 11 | 9 |
| সর্বোচ্চ লাইন গতি (m/s) | 25 | 22 | 20 |
| শরীরের গঠন | ইস্ত্রি করা ঢালাই |
| ট্রান্সমিশন প্রকার | উচ্চ নির্ভুলতা নাকাল গিয়ার দ্বারা |
| স্পিড ক্যাপস্ট্যান দিয়া ফিক্স করুন। (মিমি) | স্পিড ক্যাপস্ট্যান দিয়া ফিক্স করুন। (মিমি) |
| ক্যাপস্ট্যান আঁকা | φ450 |
| প্রধান মোটর শক্তি (KW) | টাংস্টেন দিয়ে লেপা |
| ফিক্স স্পিড ক্যাপস্ট্যান মোটর (KW) | 280 |
| তৈলাক্তকরণ প্রকার | 75 |
| তৈলাক্তকরণ প্রকার | নিমজ্জন |
| ঐচ্ছিক সরঞ্জাম | 1. 450T একটানা অ্যানিলিং ডিভাইস 2. ডাবল রেক-আপ 3. কয়লার 4, WS-1000 টেক-আপ |

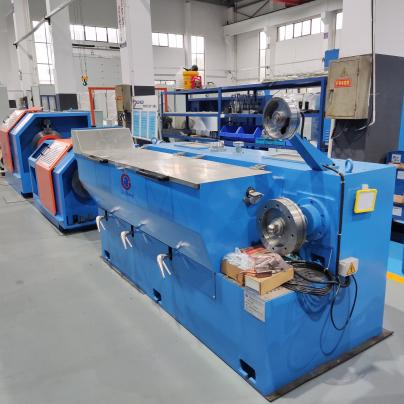

JCJX-17DHTB

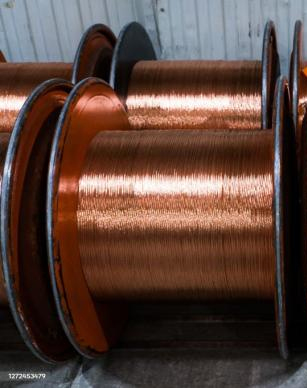

অঙ্কন গতি উচ্চ-গতি এবং কম-গতির তারের অঙ্কন মেশিনের মধ্যে। এটি একটি অবিচ্ছিন্ন অ্যানিলিং ডিভাইসের সাথে সজ্জিত, যা ড্রয়িং প্রক্রিয়া চলাকালীন তারের উপর অনলাইন তাপ চিকিত্সা করতে পারে যাতে কাজ শক্ত হওয়া দূর করা যায় এবং ধাতুর প্লাস্টিকতা পুনরুদ্ধার করা যায়।
1. ডাবল বৈদ্যুতিন সংকেতের মেরু বদল অটো টান নিয়ন্ত্রণ সিস্টেম.
2. একীভূত 250 ঢালাই-লোহা প্রধান ফ্রেম, নির্ভুল যন্ত্রপাতি, কোন শক.
3. Capstan পরিধান-প্রতিরোধী টংস্টেন সঙ্গে চিকিত্সা.
4. একটি ক্রমাগত annealer জন্য উপযুক্ত, একটি খাদ সঙ্গে এবং ছাড়া মেশিন, এবং একটি কয়লার মেশিন নিতে আপ.
| মেশিনের ধরন | 280/13DH | 300/9DH | 250/17DH | 260/17D |
| সর্বোচ্চ ইনলেট দিয়া।(মিমি) | Φ3.5 |
| আউটলেট দিয়া.(মিমি) | Φ0.65-2.80 | Φ1.2-2.8 | Φ0.4-1.6 | Φ0.4-1.2 |
| সর্বোচ্চ ডাই নং | 13 | 9 | 17 | 17 |
| সর্বোচ্চ লাইনের গতি (মি/মিনিট) | 2000 | 1200 | 1800 | 1200 |
| শরীরের গঠন | ironed ঢালাই | | | |
| মেশিনের স্লিপ অনুপাত | 20% | 18% | 20% | 18% |
| ট্রান্সমিশন টাইপ | 280 | 300 | 250 | 260 |
| ফিক্সড স্পিড ক্যাপস্টান দিয়া। (মিমি) | উচ্চ নির্ভুলতা নাকাল গিয়ার দ্বারা | চেইন দ্বারা |
| টেক-আপ মোটর পাওয়ার (KW) | 11(15) | 11 |
| তৈলাক্তকরণের ধরন | সম্পূর্ণ নিমজ্জন | স্প্রে টাইপ |
| টেক-আপ ববিনের আকার (মিমি) | Φ500/Φ630 (বোর হল Φ127 মিমি) বা প্রয়োজন অনুসারে পরিবর্তিত |
| ঐচ্ছিক সরঞ্জাম | 1. ক্রমাগত annealing ডিভাইস 2. কয়লার |
| অনলাইন ক্রমাগত অ্যানিলিং ডিভাইস |
| টাইপ | 350T | 250T/B | 250T/A |
| মেশিন স্ট্রাকচার | অনুভূমিক | উল্লম্ব | উল্লম্ব |
| অ্যানিলিং হুইল দিয়া।(মিমি) | Φ350 | Φ250 | Φ250 |
| অ্যানিলিং ওয়্যার দিয়া।(মিমি) | Φ0.8-Φ2.8 | Φ0.6-Φ2.2 | Φ0.4-Φ1.6 |
| অ্যানিলিং সুরক্ষা প্রকার | বাষ্প বা নাইট্রোজেন |
| অ্যানিলিং ভোল্টেজ | 0-65V(DC) | 0-60V(DC) |
| অ্যানিলিং কারেন্ট | 0-2500A(DC) | 0-(2000A,1500A,1200A)(DC) |

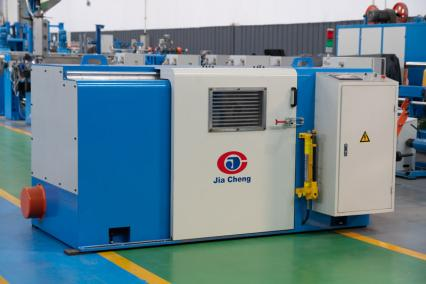

JCJX-650P স্বয়ংক্রিয় ডাবল টুইস্ট বাঞ্চিং মেশিন
এটি খালি তামার তার, টিন-কোটেড তার এবং বার্নিশযুক্ত তার, যা 7 টিরও বেশি স্ট্র্যান্ডের মোচড়ের জন্য অভিযোজিত। চুম্বকীয় ব্রেক, যা তারের ভাঙার সময় স্বয়ংক্রিয়ভাবে ব্রেক করে, একটি চৌম্বকীয় পাউডার ক্লাচ টাইপ গ্রহণ করে। (PLC নিয়ন্ত্রণ আউটপুট)।
1. ট্রান্সডুসার ইনোভেন্স ব্র্যান্ড গ্রহণ করে, বিয়ারিংগুলি আমদানি করা ব্র্যান্ড।
2. মোটর জাতীয় প্রথম শ্রেণীর ব্র্যান্ড গ্রহণ করে
3. কম ভোল্টেজ অন-অফ, ব্রেক শীর্ষ গ্রেড ব্র্যান্ড বাড়িতে এবং বিদেশে দত্তক.
| মেশিনের ধরন | JCJX-300P | JCJX-500P | JCJX-500PB |
| ব্যবহার করুন | গুচ্ছ করার জন্য 7 খালি তামা, টিনযুক্ত তার, এনামেল তার |
| কন্ট্রোল টাইপ | PLC HMI বৈদ্যুতিন সংকেতের মেরু বদল নিয়ন্ত্রণ |
| টুইস্টিং সেকশন এলাকা(mm2) | ০.০৩৫-০.৪৫ | ০.০৫-২.৫০ | ০.০৫-৪.০০ |
| কপার ওয়্যার দিয়া।(মিমি) | Φ0.05-Φ0.25 | Φ0.10-Φ0.45 | Φ0.10-Φ0.52 |
| টুইস্টিং পিচ(মিমি) | 2.00-17.17 | 6.30-50.40 | 6.30-80.5 |
| মোচড়ের দিক | এস বা জেড |
| টেক-আপ টেনশন | টেনশন ম্যাগনেটিক ক্লাচ দ্বারা নিয়ন্ত্রিত |
| সর্বাধিক প্রধান শ্যাফ্ট গতি (r/min) | 3000 | 3000 | 2500 |
| ট্রাভার্সিং টাইপ | ট্রান্সভার্স ভারবহন দ্বারা ট্রান্সভার্স এবং দূরত্ব সামঞ্জস্য করা যেতে পারে |
| ভারবহন তৈলাক্তকরণ | উচ্চ তাপমাত্রার তেল দিয়ে স্তনের বোঁটা লুব্রিকেটিং | পাতলা তেল তৈলাক্তকরণ, প্রচলন শীতল |
| ববিন লোডিং এবং আনলোডিং টাইপ | হাইড্রোলিক টাইপ |
| সর্বোচ্চ ববিন দিয়া। | Φ300 | Φ500 | Φ500 |
| অটো স্টপ ইউনিট | অটো স্টপ যখন পৌঁছানোর দৈর্ঘ্য সেটিং, এবং তারের ভিতরে এবং বাইরে ভাঙা |
| ব্রেক | ম্যাগনেটিক ব্রেক |
| মোটর পাওয়ার (কিলোওয়াট) | 4 | 5.5 | 5.5 |
| প্রধান খাদ কেন্দ্র উচ্চতা (মিমি) | 630 | 700 | 700 |

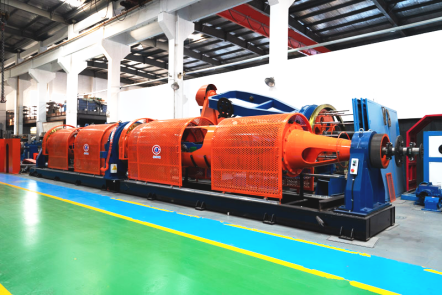

JCJX-500/1 6 টিউবুলার স্ট্রেন্ডার
মেশিনটি তামা আটকে থাকা তার, ইস্পাত-কোর অ্যালুমিনিয়াম স্ট্র্যান্ডিং তার এবং ইস্পাত দড়ি তৈরি করতে ব্যবহৃত হয়। এটি আটকে থাকা ইস্পাত তার এবং উত্তাপযুক্ত তারেও ব্যবহার করা যেতে পারে।
বিভিন্ন মডেল অনুসারে, সর্বাধিক মোচড়ানো বাইরের ব্যাস নির্বাচন করা যেতে পারে: 12 মিমি এবং 15 মি বিভিন্ন মডেল অনুসারে, টুইস্ট পিচের পরিসীমা হল 20~181, 20~331, 36~274
1. সুবিধাজনক, PLC HMI বৈদ্যুতিন সংকেতের মেরু বদল নিয়ন্ত্রণ কাজ.
2. কম খরচে এবং উচ্চ দক্ষতা.
3. উচ্চ গতি, উচ্চ ক্ষমতা.
4. এই মেশিনটি তামার আটকে থাকা তার, ইস্পাত-কোর অ্যালুমিনিয়াম স্ট্র্যান্ডিং তার এবং ইস্পাত দড়ি তৈরি করতে ব্যবহৃত হয়। এটি আটকে থাকা ইস্পাত তার এবং উত্তাপযুক্ত তারেও ব্যবহার করা যেতে পারে।
| মেশিনের ধরন | 400 প্রকার | 500 প্রকার | 630 প্রকার |
| একক তামার তারের ব্যাস | Ø1.0-2.5 মিমি | Ø 1.3-4.5 মিমি |
| একক ইস্পাত তারের ব্যাস | Ø1.5-3.0 | Ø1.3-3.5 মিমি |
| একক অ্যালুমিনিয়াম তারের ব্যাস | Ø1.5-4.0 মিমি | Ø1.8-5 মিমি |
| ম্যাক্স স্ট্র্যান্ডেড দিয়া. | 12 মিমি | 15 মিমি |
| পিচ পরিসীমা | 20-181 মিমি | 20-331 মিমি | 36-274 মিমি |
| টিউব ঘোরানো গতি | 700r/মিনিট | বড় বিয়ারিং টাইপ 600r/মিনিট | বড় বিয়ারিং টাইপ 500r/মিনিট |
| সাপোর্টিং হুইল 500r/মিনিট | সাপোর্টিং হুইল 350r/মিনিট |
| ট্র্যাকশন হুইল ডায়া | Ø800 400 মিমি | Ø1250 মিমি | Ø1250 মিমি |
| স্ট্র্যান্ডারের ভিতরে পে-অফ ববিন | 400 মিমি | 500 মিমি | 630 মিমি |
| টেক আপ ববিন আকার | PN800-1250 মিমি | PN800-1600 মিমি | PN1200-2000 মিমি |

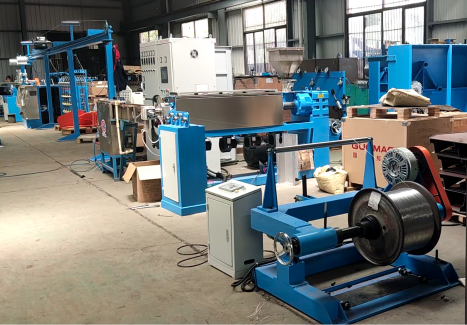

JCJX-70 35 এক্সট্রুডার মেশিন
স্ক্রুটির সুনির্দিষ্ট নকশা, টেকসই, নন-মিউকাস, ক্রোম না নেওয়া, দ্রুত রঙ পরিবর্তন করা, উচ্চ ক্ষমতা সহ, উচ্চ মানের, তারের ঘনত্ব 90% এর বেশি, উচ্চ নির্ভুলতা ±0.03 সহ। টাচ স্ক্রিন পিএলসি কন্ট্রোল, সহজ অপারেশন, আরও হোমাইজেশন সহ।
1. ব্যবহার: এটি PVC, LDPE, NYLON, TPU সহ তারের নিরোধকের জন্য ব্যবহৃত হয়।
2. উৎপাদন লাইন গঠিত: বন্ধ পরিশোধ, প্রধান মেশিন, প্রধান মন্ত্রিসভা, নির্দিষ্ট ট্রফ, ট্র্যাকশন, টেক আপ।
3. ঐচ্ছিক অংশ: শুঁয়োপোকা, স্পার্কলিং মেশিন, ব্যাস-টেস্টিং লেজার গেজ, LSZH স্ক্রু, গ্যান্ট্রি টাইপ টেক আপ এবং পে অফ, এন্ড-শ্যাফ্ট টাইপ টেক আপ এবং পে অফ।
| টাইপ | JCJX-30 | JCJX-40 | JCJX-50 | JCJX-60 | JCJX-70 | JCJX-80 | JCJX-90 |
| স্ক্রু দিয়া।(মিমি) | Ø30 | Ø40 | Ø50 | Ø60 | Ø70 | Ø80 | Ø90 |
| স্ক্রু এল/ডি অনুপাত | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 |
| এক্সট্রুশন ক্ষমতা(kg/h) PVC | 25 | 40 | 80 | 100 | 130 | 200 | 240 |
| এক্সট্রুশন ক্ষমতা (কেজি/ঘন্টা) LDPE | 16 | 20 | 40 | 53 | 86 | 122 | 133 |
| এক্সট্রুশন ক্ষমতা(kg/h) PP | 13 | 17 | 34 | 41 | 68 | 96 | 124 |
| প্রধান মোটর শক্তি | 5.5 | 7.5 | 11 | 18.5 | 22-37 | 30-55 | 37-75 |
| মোট শক্তি | 21 | 24 | 28 | 42 | 50 | 65 | 75-113 |
| ফিনশড দিয়া।(মিমি) | 0.2-1 | 0.4-3 | 0.8-5 | 1-8 | 2-12 | 3-25 | 5-35 |
| পে-অফ ববিন সাইজ(মিমি) | 300/400 | 300/500 | 400/630 | 500/630 | 500/630 | 500/630 | 630/800 |
| পে-অফ পাওয়ার | 2.2 | 3.7 | 3.7 | 3.7 | 3.7 | ৫.৫/৭.৫ | ৭.৫/১১ |
| হাল-অফ ইউনিটের ধরন | ক্যাপাস্তান | ক্যাপাস্তান | ক্যাপাস্তান | ক্যাপাস্তান | ক্যাপাস্তান | ক্যাপাস্তান শুঁয়োপোকা | ক্যাপাস্তান শুঁয়োপোকা |
| হাল-অফ ইউনিট পাওয়ার | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 |
| সঞ্চয়কারী দৈর্ঘ্য(মি) | 220 | 220 | 220 | 220 | 220 | 220 | 220 |
| টেক-আপ ববিনের আকার (মিমি) | 400/500 | 400/630 | 400/630 | 500/630 | 630/800 | 800/1000 | 630/1250 |
| টেক আপ পাওয়ার | 2.2 | 2.2 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 |
| লাইনের গতি (মি/মিনিট) | 10-650 | 10-650 | 10-650 | 10-650 | 10-500 | 10-350 | 10-250 |
| মাত্রা(মি) (L*W*H) | 20*1.5*2.1 | 20*1.6*2.1 | 20*1.7*2.1 | 20*2.5*2.1 | 25*2.5*2.1 | 25*3.2*2.1 | 30*3.6*2.1 |
| ওজন(টি) | 5 | 6 | 8 | 8 | 8.5 | 7-9 | 9-12 |
JCJX-630/1250 কয়েলিং মেশিন
এটি প্রধানত পরবর্তী প্যাকেজিং, পরিবহন এবং ব্যবহারের সুবিধার্থে তার বা তারের লম্বা রোলগুলিকে কয়েলগুলিতে রোল করতে ব্যবহৃত হয়।
বৈশিষ্ট্য:
1. স্বয়ংক্রিয় উত্তেজনা পরিশোধ ইউনিট নিয়ন্ত্রণ করতে পারে, তারের ববিন উপর pertect ব্যবস্থা করা হয়.;
2. দত্তক স্বয়ংক্রিয় বেতন বন্ধ সেট, বন্ধ তারের ক্রম হয়.
3. উচ্চ দক্ষতা, সাধারণত, 8 ঘন্টার মধ্যে 700 উত্পাদন করে, তিনবার উত্তোলন করে।
| মডেল | Φ630 মিমি | Φ1250 মিমি | Φ1250-Φ1600 মিমি |
| প্রযোজ্য তারের পরিসীমা | 0.5-6 মিমি 2 | 10-70 মিমি 2 | 10-240 মিমি 2 |
| ট্রাভার্সিং টেনশন | স্বয়ংক্রিয়ভাবে |
| প্রধান মোটর গতি | 0-600 r/মিনিট | 0-300 r/মিনিট | 0-300 r/মিনিট |
| ববিন প্রকার লোড হচ্ছে | লিভার-টাইপ | বৈদ্যুতিক প্রকার | বৈদ্যুতিক প্রকার |
| পে-অফ বিবিন মডেল | Φ400-630 মিমি | Φ800-1250 মিমি | Φ1000-1600 মিমি |
| ট্যাপ করা মডেল | বাইরে Dia .≤320 মিমি অভ্যন্তরীণ ডায়া। 120 মিমি প্রস্থ 30-100 মিমি | বাইরে Dia.≤600mm অভ্যন্তরীণ ডায়া। 200300 মিমি প্রস্থ 60-150 মিমি 150-200 মিমি | 50-250 |
| শক্তি | ২.২ কিলোওয়াট | 3 কিলোওয়াট | 4kw |
| মিটার কাউন্টার কাঠামো | টাইপ of wheel pressure | ডাবল হুইল টাইপ বায়ুচাপ সহ | ডাবল চাকা বায়ুচাপ দিয়ে টাইপ করুন |
| আনয়ন প্রকার/ পরিমাপের নির্ভুলতা | ঘূর্ণমান এনকোডার/0.5% | ঘূর্ণমান এনকোডার/0.5% | ঘূর্ণমান এনকোডার/0.5% |
