মোট চারটি উত্পাদন লাইন রয়েছে এবং বিশদ বিবরণ নিম্নরূপ:

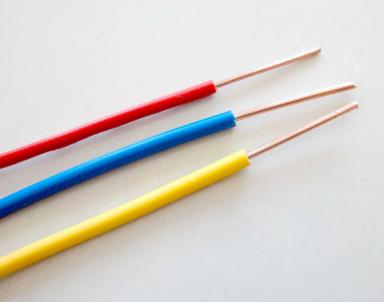

1. JCJX-65 সিলিকন এক্সট্রুডার মূল তারের এক্সট্রুশন
2. JCJX-1000 ক্যান্টিলিভার একক টুইস্ট মেশিন মূল তারের মোচড়
3. JCJX-80 এক্সট্রুডার খাপের এক্সট্রুশন
4. JCJX-1250 কয়েলিং মেশিন কয়েলিং

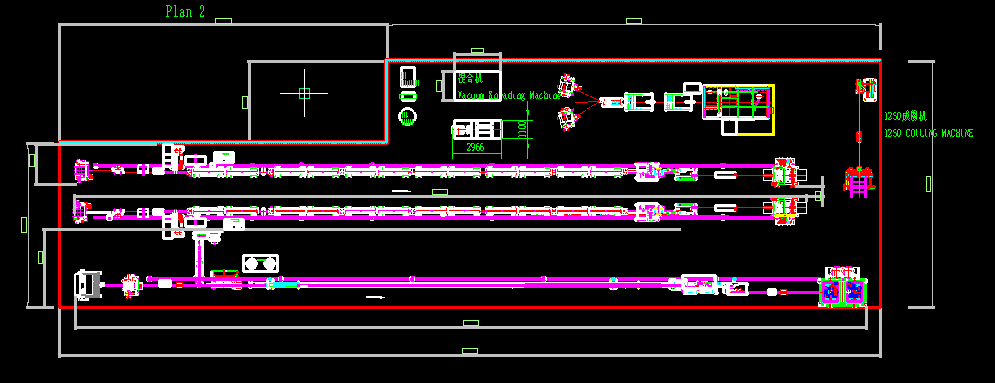

গ্রাহক কারখানা পরিকল্পনা অঙ্কন
জিয়াংসু জিয়াচেং টেকনোলজি কোং, লিমিটেড 1990 সালে তার প্রতিষ্ঠার পর থেকে তারের উত্পাদন সরঞ্জাম শিল্পের বিকাশের জন্য প্রতিশ্রুতিবদ্ধ। আমরা একটি পেশাদার কোম্পানি যা বিভিন্ন ধরণের তার এবং তারের উত্পাদন সরঞ্জাম যেমন তারের অঙ্কন মেশিন, টুইস্টিং মেশিন, এক্সট্রুডার মেশিন, কয়েলিং এবং মোড়ানো মেশিন, স্ট্রাইনিং মেশিন এবং অন্যান্য র্যাপিং মেশিন। তার এবং তারের তৈরি মেশিন।

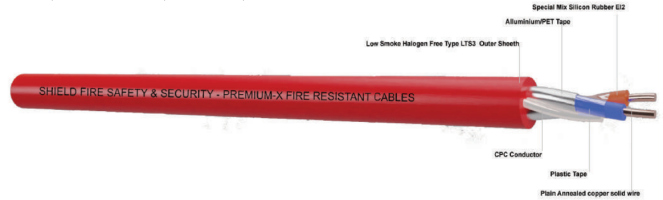

সম্প্রতি, আমাদের কোম্পানি সফলভাবে সংযুক্ত আরব আমিরাতে একজন গ্রাহকের সাথে একটি সহযোগিতা চুক্তিতে পৌঁছেছে এবং 2-কোর 1.5-2.5 বর্গ মিটার অগ্নি-প্রতিরোধী তারের উত্পাদন লাইনের উত্পাদনের জন্য একটি সম্পূর্ণ পরিকল্পনা প্রদান করেছে। গ্রহণ প্রক্রিয়া চলাকালীন, গ্রাহক আমাদের কোম্পানির যান্ত্রিক কর্মক্ষমতা, গুণমান এবং বিভিন্ন বিক্রয়োত্তর পরিষেবাগুলিকে অত্যন্ত স্বীকৃত করেছে এবং ভবিষ্যতে জিয়াচেং প্রযুক্তির সাথে আরও সহযোগিতার জন্য উন্মুখ।

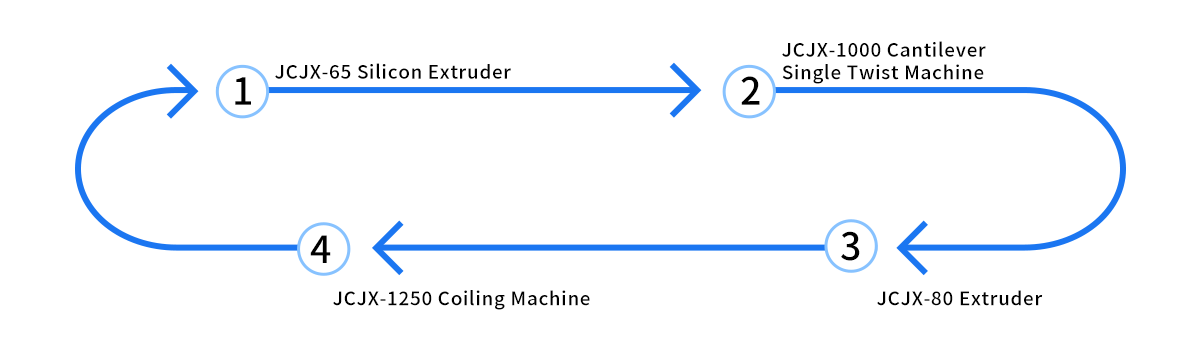

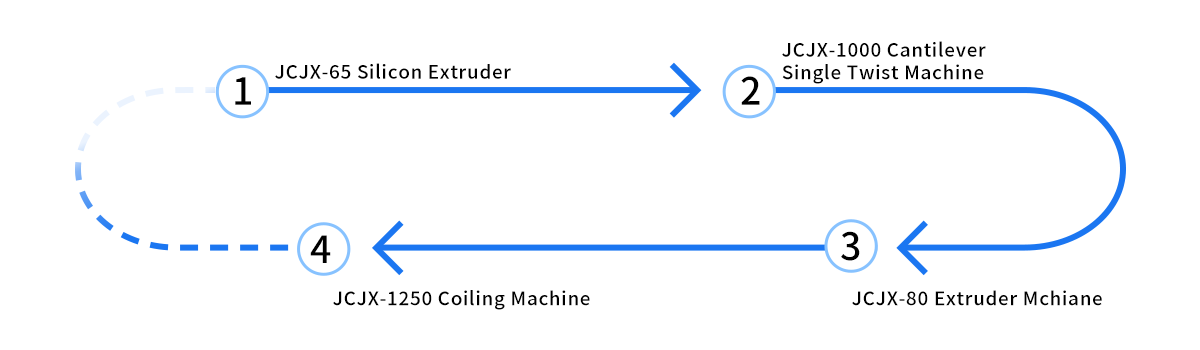

উত্পাদন লাইন প্রক্রিয়া:
পুরো পরিকল্পনার ব্লুপ্রিন্ট

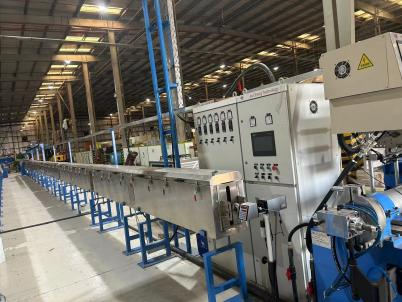

JCJX-65 সিলিকন এক্সট্রুডার
সমস্ত ধরণের উচ্চ তাপমাত্রার সিলিকন রাবার তার এবং উচ্চ তাপমাত্রার চাদরে প্রয়োগ করা হচ্ছে।
1. PLC টাচ স্ক্রিন নিয়ন্ত্রণ, সামঞ্জস্য এবং সমগ্র উত্পাদন লাইনের পরামিতি পর্যবেক্ষণ।
2. সিলিকন রাবার ব্যবহৃত স্ক্রু এবং ব্যারেল, ক্রসহেড এবং অভ্যন্তরীণ ভালকানাইজেশন প্রতিরোধ করতে মারা যায়।
3. সিলিকন রাবার ডাই-হেড, ওয়াটার কুলিং সিস্টেম স্বয়ংক্রিয় নিয়ন্ত্রণ বা ম্যানুয়াল নিয়ন্ত্রণ এড়াতে ব্যবহৃত হয়।
4. সঠিক তারের ব্যাস নিশ্চিত করার জন্য যথার্থ পরীক্ষার প্রতিক্রিয়া সিস্টেমের সাথে যাতে খরচ কমানো যায়।
| মডেল | JCJX-45 | JCJX-70 | JCJX-90 | JCJX-120 |
| প্রধান মেশিন শক্তি (কিলোওয়াট) | 11 | 22 | 37 | 45 |
| এক্সট্রুশন ক্ষমতা (কেজি/ঘন্টা) | 30 | 80 | 135 | 260 |
| স্ক্রু ব্যাস(মিমি) | φ45 | Φ70 | φ90 | φ120 |
| স্ক্রু এল/ডি অনুপাত | 12:1 | 14:1 | 14:1 | 14:1 |
| পে-অফ ববিনের আকার (মিমি) | φ300-400 | Φ400-630 | φ400-630 | φ1000-1200 |
| কন্ডাক্টরের মাপ (মিমি) | φ0.2-3.0 | Φ1.5-6.0 | φ2.1-10 | φ5.0-15 |
| সমাপ্ত তারের আকার (মিমি) | φ0.8-5.0 | Φ1.8-8.0 | φ3.0-12 | φ8.0-20 |
| ভলকানাইজেশন ট্যাঙ্কের দৈর্ঘ্য (মি) | 12 | 16 | 24 | 24 |
| গরম করার শক্তি | বিভাগ 36kw | বিভাগ 48kw | বিভাগ 72kw | বিভাগ 84kw |
| ট্র্যাকশন মোটর (কিলোওয়াট) | 2.2 | 4 | 7.5 | 11 |
| উৎপাদন গতি (মি/মিনিট) | 10-200 | 10-200 | 4-40 | 4-40 |
| টেক-আপ ববিনের মাপ (মিমি) | Φ400-500 | Φ400-630 | φ1250-1600 | φ1250-2000 |

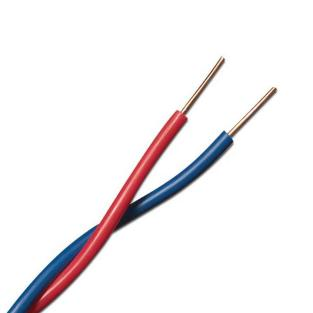

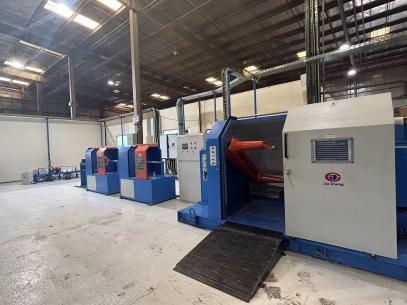

JCJX-1000 ক্যান্টিলিভার একক টুইস্ট মেশিন
এটি সমস্ত ধরণের তারের এবং মোড়ানোর জন্য ব্যবহৃত হয় এবং এছাড়াও সমস্ত ধরণের নরম কন্ডাক্টর এবং কম্পিউটার কেবল, কেভিভিআরপি, কেভিভিআর, আরভিভি, কেভিভির মতো রুবার কেবল নিয়ন্ত্রণকারী তারের জন্য ব্যবহৃত হয়।
1) আরও স্থিতিশীলতা, উচ্চ উত্পাদন দক্ষতা, কম শব্দ এবং অপারেশন করা সহজ।
2) এটি তারের এবং তামার তার উভয়ই মোচড় দিতে পারে।
3) একই সময়ে মোচড় এবং মোড়ানো।
| মডেল | JCJX-630 | JCJX-800 | JCJX-1000 | JCJX-1250 |
| পে-অফ ববিন ডায়া।(মিমি) | Φ400-Φ500-Φ630 |
| টেক-আপ ববিন দিয়া।(মিমি) | Φ630 | Φ800 | Φ1000 | Φ1250 |
| প্রযোজ্য তারের dia.(মিমি) | Φ0.6-3.0 | Φ1.0-5.0 |
| প্রধান মোটর শক্তি (কিলোওয়াট) | 11 | 15 | 15 | 20 |
| সর্বোচ্চ লে-আপ ডায়া।(মিমি) | Φ15 | Φ20 | Φ25 | Φ30 |
| টুইস্টিং পিচ (মিমি) | 20-200 | 30-300 | 30-350 | 30-350 |
| ঘোরানোর সংখ্যা (r/min) | 1000 | 800 | 600 | 550 |
| টেনশন নেওয়া | বায়ুসংক্রান্ত টান |
| ট্রাভার্সিং শৈলী | স্টেপলেস রেগুলেশন, ববিন ঘূর্ণন গতি এবং পারস্পরিক গতি অনুসারে |
| অতিক্রম করার দূরত্ব (মিমি) | 2-12 | 3-20 | 3-30 | 3-30 |
| মোচড়ের দিক | S বা Z দিকনির্দেশ মুক্ত পদবি |
| মোড়ানো টাইপ | কেন্দ্র তারের মোড়ানো বা পাশে মোড়ানো |

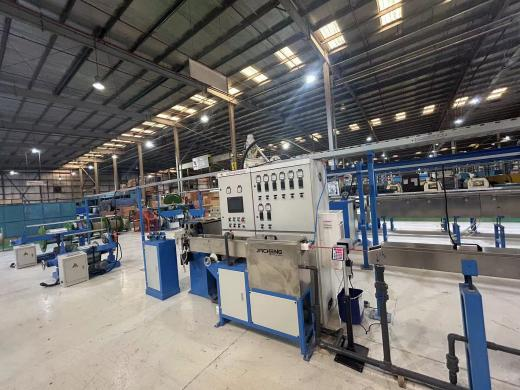

JCJX-80 এক্সট্রুডার
এটি PVC, LDPE, NYLON, TPU এর সাথে তার এবং তারের নিরোধক জন্য ব্যবহৃত হয়। এছাড়াও এটি ট্রিপল কো-এক্সট্রুশন ক্রসহেড এবং ডবল লেয়ার সহ সরঞ্জাম হতে পারে।
1. উৎপাদন লাইন গঠিত: পরিশোধ বন্ধ, প্রধান মেশিন, প্রধান মন্ত্রিসভা, নির্দিষ্ট ট্রফ, চলমান ট্রফ, সঞ্চয়কারী, ট্র্যাকশন, টেক আপ, স্পার্ক পরীক্ষক।
2. ঐচ্ছিক অংশ: সক্রিয় বেতন, প্রি-হিটার, পাউডার মেশিন, ব্যাস-টেস্টিং লেজার গেজ, LSZH স্ক্রু, একক এবং ডুয়াল ববিন টেক-আপ, কয়েলিং এবং মোড়ানো মেশিন।
3. বৈশিষ্ট্য: স্ক্রুটির সুনির্দিষ্ট নকশা, টেকসই, অ শ্লেষ্মা, ক্রোম না নেওয়া, দ্রুত রঙ পরিবর্তন করুন, উচ্চ ক্ষমতা সহ, উচ্চ গুণমান, তারের ঘনত্ব 90% এর বেশি, উচ্চ নির্ভুলতা ±0.03 সহ। টাচ স্ক্রিন পিএলসি নিয়ন্ত্রণ, সহজ অপারেশন, আরও হোমাইজেশন সহ।
| টাইপ | JCJX-30 | JCJX-40 | JCJX-50 | JCJX-60 | JCJX-70 | JCJX-80 | JCJX-90 |
| স্ক্রু দিয়া।(মিমি) | Ø30 | Ø40 | Ø50 | Ø60 | Ø70 | Ø80 | Ø90 |
| স্ক্রু এল/ডি অনুপাত | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 |
| এক্সট্রুশন ক্ষমতা(kg/h) PVC | 25 | 40 | 80 | 100 | 130 | 200 | 240 |
| এক্সট্রুশন ক্ষমতা (কেজি/ঘন্টা) LDPE | 16 | 20 | 40 | 53 | 86 | 122 | 133 |
| এক্সট্রুশন ক্ষমতা(kg/h) PP | 13 | 17 | 34 | 41 | 68 | 96 | 124 |
| প্রধান মোটর শক্তি | 5.5 | 7.5 | 11 | 18.5 | 22-37 | 30-55 | 37-75 |
| মোট শক্তি | 21 | 24 | 28 | 42 | 50 | 65 | 75-113 |
| ফিনশড দিয়া।(মিমি) | 0.2-1 | 0.4-3 | 0.8-5 | 1-8 | 2-12 | 3-25 | 5-35 |
| পে-অফ ববিন সাইজ(মিমি) | 300/400 | 300/500 | 400/630 | 500/630 | 500/630 | 500/630 | 630/800 |
| পে-অফ পাওয়ার | 2.2 | 3.7 | 3.7 | 3.7 | 3.7 | ৫.৫/৭.৫ | ৭.৫/১১ |
| হাল-অফ ইউনিট টাইপ | ক্যাপাস্তান | ক্যাপাস্তান | ক্যাপাস্তান | ক্যাপাস্তান | ক্যাপাস্তান | ক্যাপাস্তান শুঁয়োপোকা | ক্যাপাস্তান শুঁয়োপোকা |
| হাল-অফ ইউনিট পাওয়ার | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 |
| সঞ্চয়কারী দৈর্ঘ্য(মি) | 220 | 220 | 220 | 220 | 220 | 220 | 220 |
| টেক-আপ ববিনের আকার (মিমি) | 400/500 | 400/630 | 400/630 | 500/630 | 630/800 | 800/1000 | 630/1250 |
| টেক আপ পাওয়ার | 2.2 | 2.2 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 |
| লাইনের গতি (মি/মিনিট) | 10-650 | 10-650 | 10-650 | 10-650 | 10-500 | 10-350 | 10-250 |
| মাত্রা(মি) (L*W*H) | 20*1.5*2.1 | 20*1.6*2.1 | 20*1.7*2.1 | 20*2.5*2.1 | 25*2.5*2.1 | 25*3.2*2.1 | 30*3.6*2.1 |
| ওজন(টি) | 5 | 6 | 8 | 8 | 8.5 | 7-9 | 9-12 |
JCJX-1250 কয়েলিং মেশিন
এটি প্রধানত পরবর্তী প্যাকেজিং, পরিবহন এবং ব্যবহারের সুবিধার্থে তার বা তারের লম্বা রোলগুলিকে কয়েলগুলিতে রোল করতে ব্যবহৃত হয়।
বৈশিষ্ট্য:
1. স্বয়ংক্রিয় উত্তেজনা পরিশোধ ইউনিট নিয়ন্ত্রণ করতে পারে, তারের ববিন উপর pertect ব্যবস্থা করা হয়.;
2. দত্তক স্বয়ংক্রিয় বেতন বন্ধ সেট, বন্ধ তারের ক্রম হয়.
3. উচ্চ দক্ষতা, সাধারণত, 8 ঘন্টার মধ্যে 700 উত্পাদন করে, তিনবার উত্তোলন করে।
| মডেল | Φ630 মিমি | Φ1250 মিমি | Φ1250-Φ1600 মিমি |
| প্রযোজ্য তারের পরিসীমা | 0.5-6 মিমি 2 | 10-70 মিমি 2 | 10-240 মিমি 2 |
| উত্তেজনা অতিক্রম করা | স্বয়ংক্রিয়ভাবে |
| প্রধান মোটর গতি | 0-600 r/মিনিট | 0-300 r/মিনিট | 0-300 r/মিনিট |
| ববিন প্রকার লোড হচ্ছে | লিভার-টাইপ | বৈদ্যুতিক প্রকার | বৈদ্যুতিক প্রকার |
| পে-অফ বিবিন মডেল | Φ400-630 মিমি | Φ800-1250 মিমি | Φ1000-1600 মিমি |
| ট্যাপ মডেল | বাইরে Dia .≤320 মিমি অভ্যন্তরীণ ডায়া। 120 মিমি প্রস্থ 30-100 মিমি | বাইরে Dia.≤600mm অভ্যন্তরীণ ডায়া। 200300 মিমি প্রস্থ 60-150 মিমি 150-200 মিমি | 50-250 |
| শক্তি | ২.২ কিলোওয়াট | 3 কিলোওয়াট | 4kw |
| মিটার কাউন্টার কাঠামো | টাইপ of wheel pressure | ডাবল হুইল টাইপ বায়ুচাপ সহ | ডাবল চাকা বায়ুচাপ দিয়ে টাইপ করুন |
| আনয়ন প্রকার/ পরিমাপের নির্ভুলতা | ঘূর্ণমান এনকোডার/0.5% | ঘূর্ণমান এনকোডার/0.5% | ঘূর্ণমান এনকোডার/0.5% |
